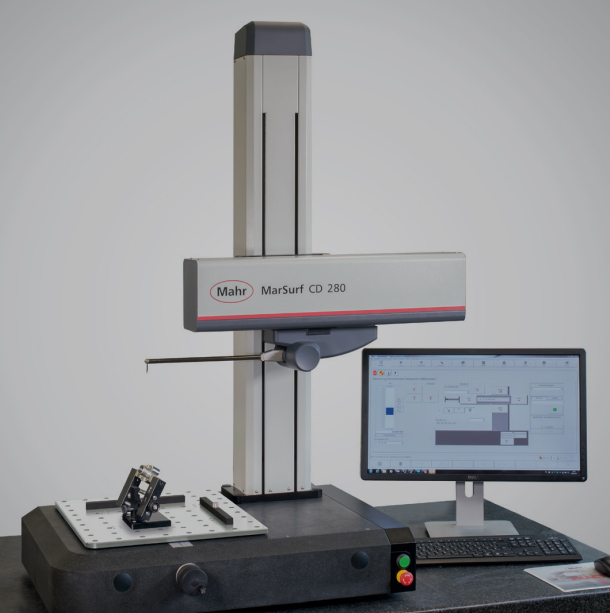

Mahr 全新的 MarSurf CD 系列测量站在轮廓测试领域确 立了新的标杆。新一代测量站在操作便利性上达到了新的 层次，并且在速度、精确度和灵活性上更具优势。

自动测杆识别

磁性测针支架可以方便地更换测针。无需重新校准。

安装板宽大、灵活并采用 50 mm 间隔螺孔

支承板集成了 60 mm 行程的TY 轴

定位速度高达 200 mm/s

全自动测量步骤

可以选择进行扩展以实现粗糙度评定

全新的 MarSurf CD 系列让制造公司进入新的层面，能够在测量室或生产环境中可靠地保障和提升工件的制造质量。这些测量系统可满足现今以及未来的市场需求。

MarSurf CD 测量站通过全产品通用的 MarWin 测量和评定软件（MarWin EasyContour、MarWin EasyRoughness）进行操作。可以通过这种方式完成多种测量任务，还能为未来的扩展和灵活性要求提供保证。旧型号 MarSurf 设备仍可兼容 MarWin。因此，与旧型号 MarSurf 设备的数据交换可以得到保证。

选购软件 MarWin EasyContour 在 MarSurf CD 系列的标准配置下为操作员提供了享有专利的“相切元素”功能。该功能支持对半径与直线之间的相切过渡进行简单和无需用户干预的评定。这可以确保实现可再现和用户无关结果。

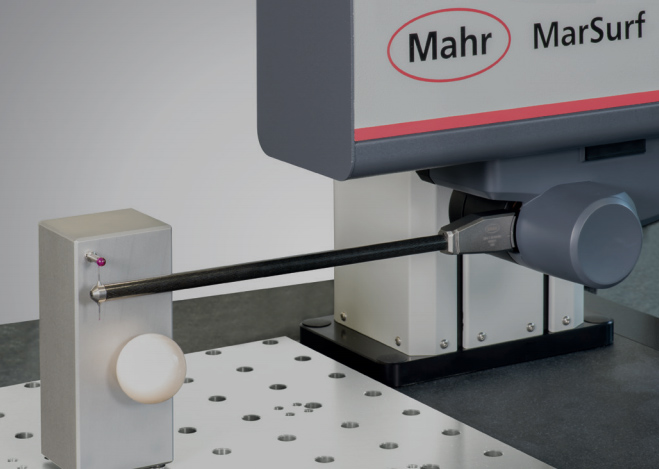

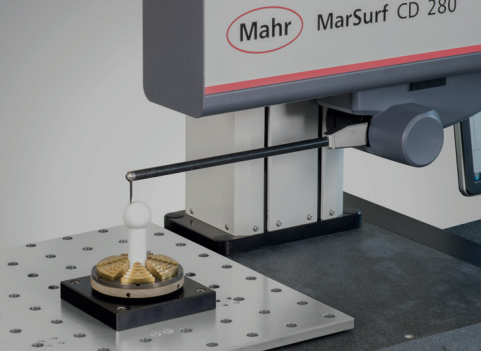

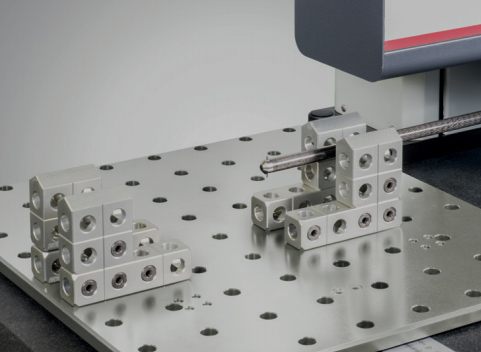

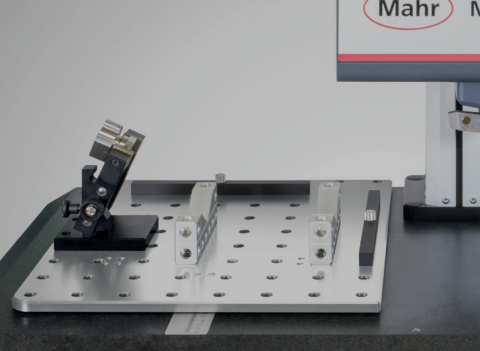

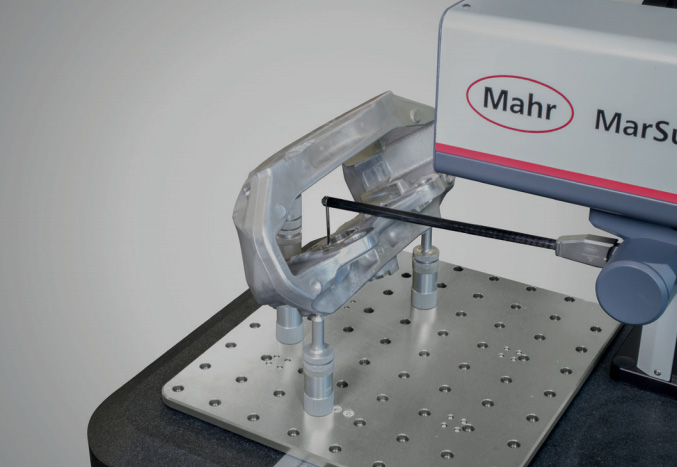

确立新标准 - 每个 MarSurf CD 系列测量站都标配创新的工件底板。该工件安装板基于市场上的成熟标准打造。例如，该安装板采用 50 mm 矩阵孔，可以提供工件夹具装夹所需的灵活性和速度。

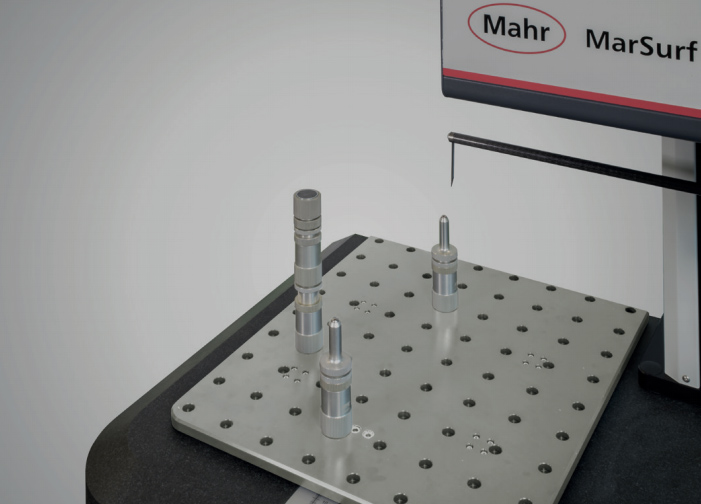

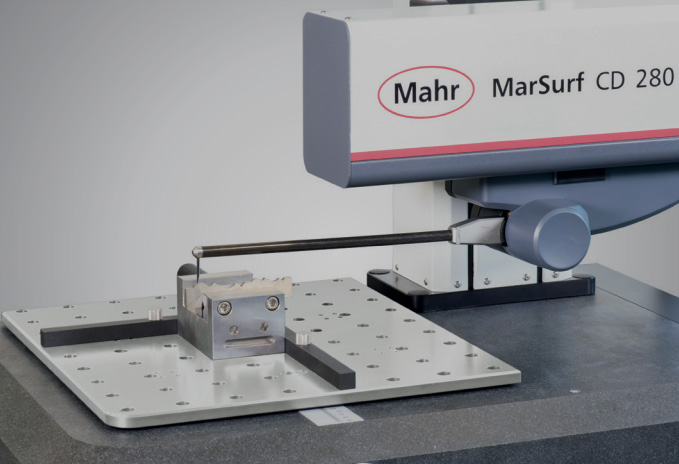

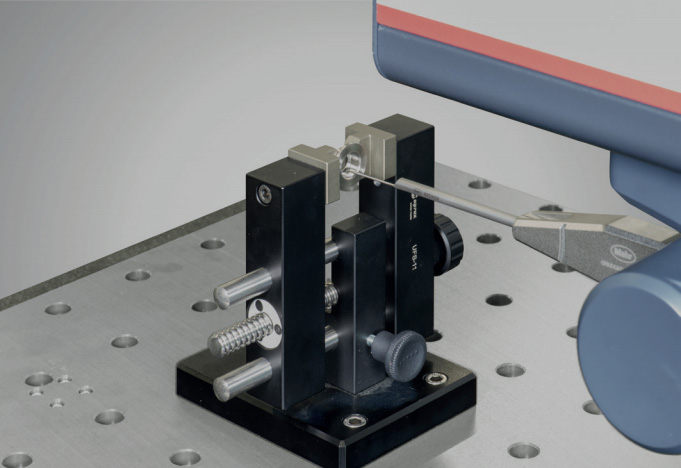

可轻松插入的定位销简化了工件的定位。

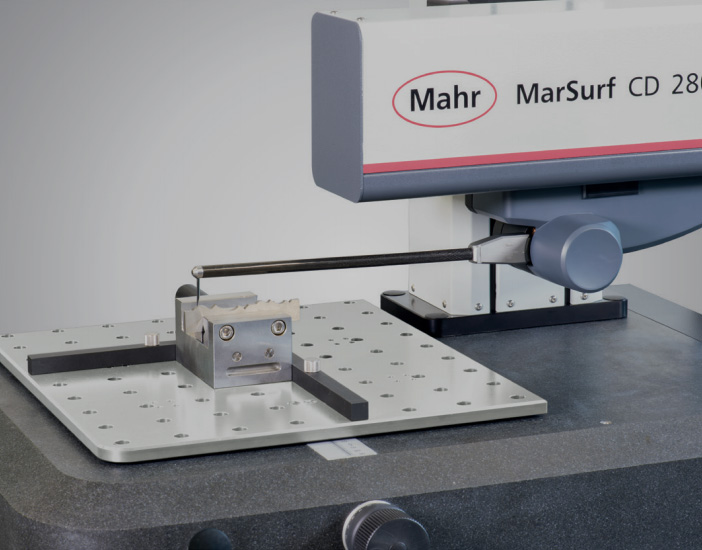

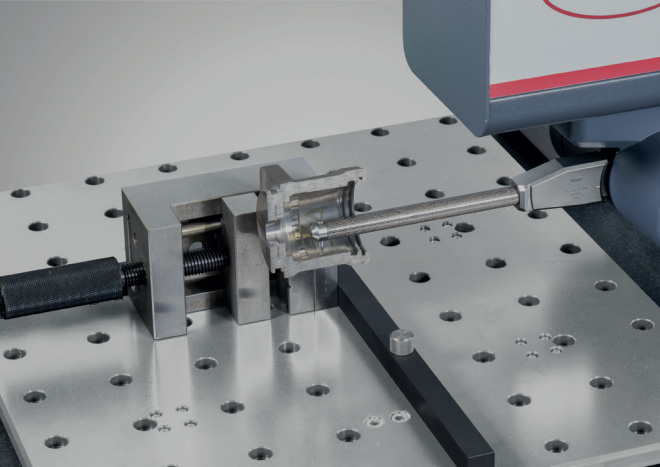

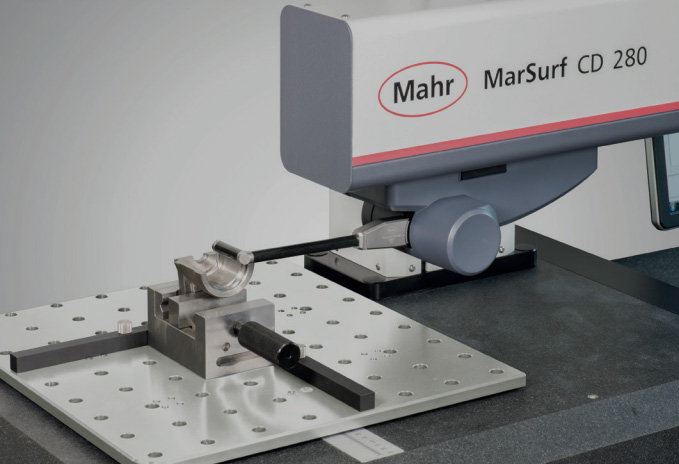

例如，可将工件安装在一个平行虎钳中，并可轻松地置于安装板上。

390 mm x 430 mm 安装板避免了使用额外的 XY 工作台，因为底板下已集成行程 60 mm 的 TY 轴。此外，还可大幅度提高工件定位的自由度和可重复性，因为底板尺寸明显大于目前市售的 XY 工作台。

重量不超过 90 kg 工件可直接置于安装板上。底板下集成的 TY 轴可确保工件安装高度较低，从而大大缩短了测量周期。

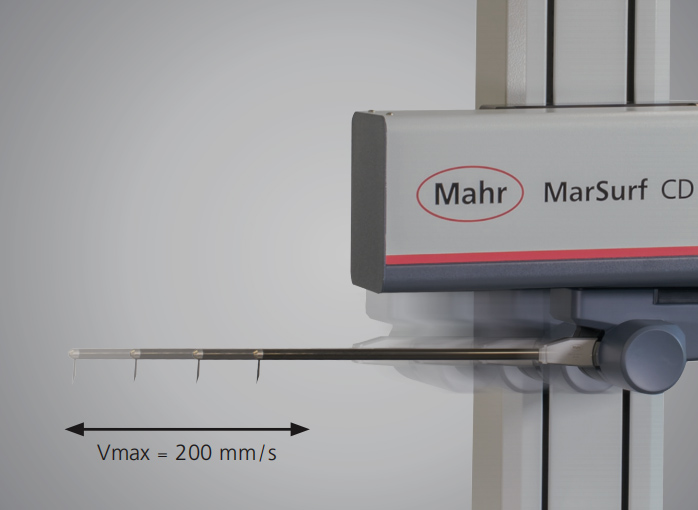

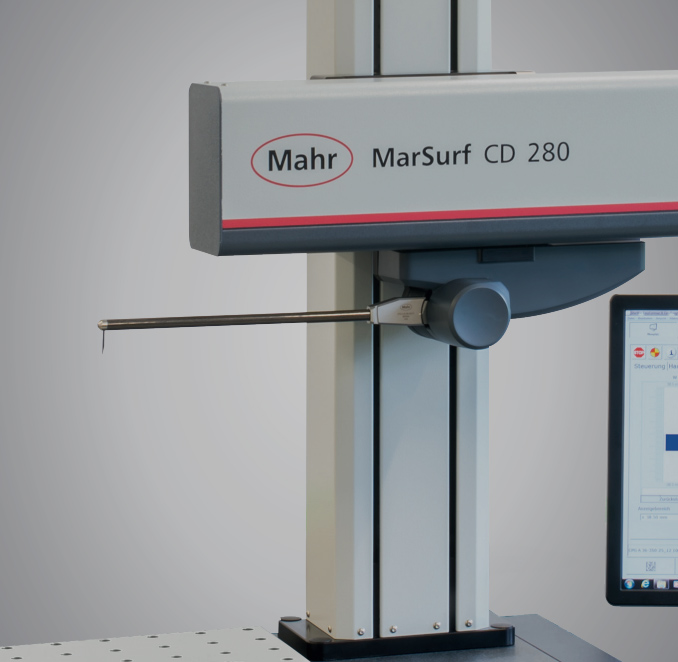

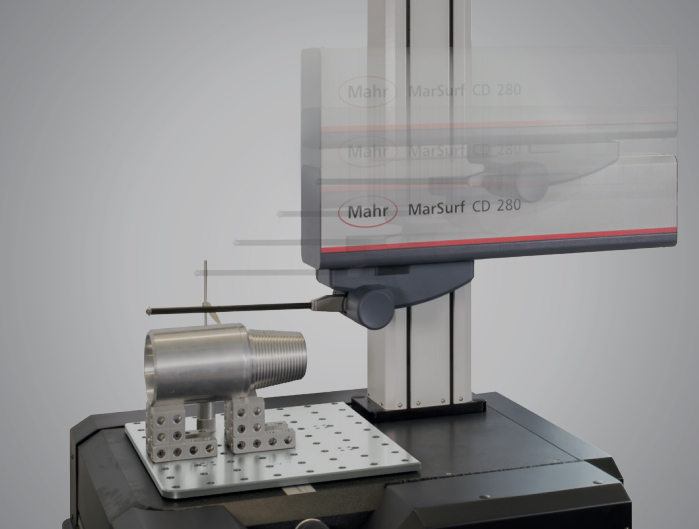

新一代产品的 X 轴可以高达 200 mm/s 的定位速度移动轮廓测针。

这使 MarSurf CD 系列实现高达 25 倍于 Mahr 上一代产品 MarSurf PCV 200 和 MarSurf CD120 的速度提升。

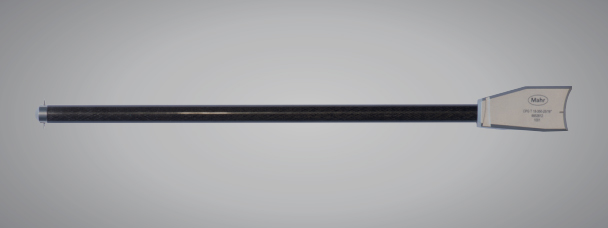

高动态接触式测针还借助新设计的测杆显著提升了测量速度。

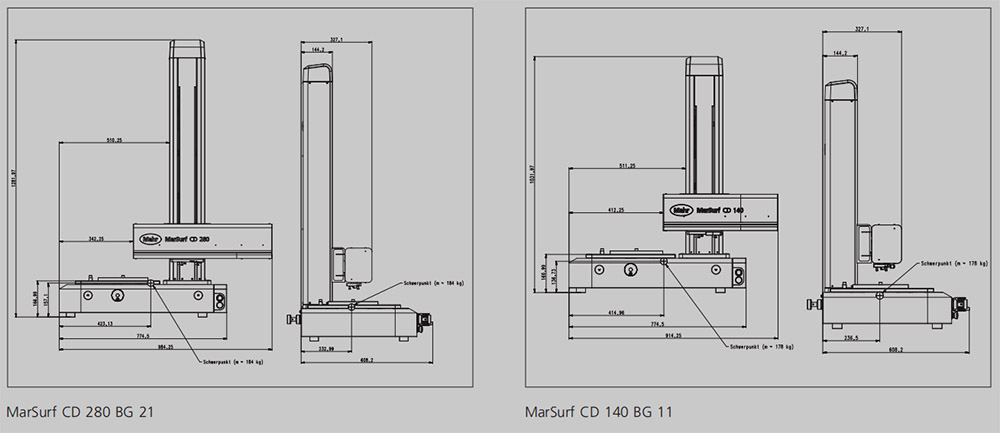

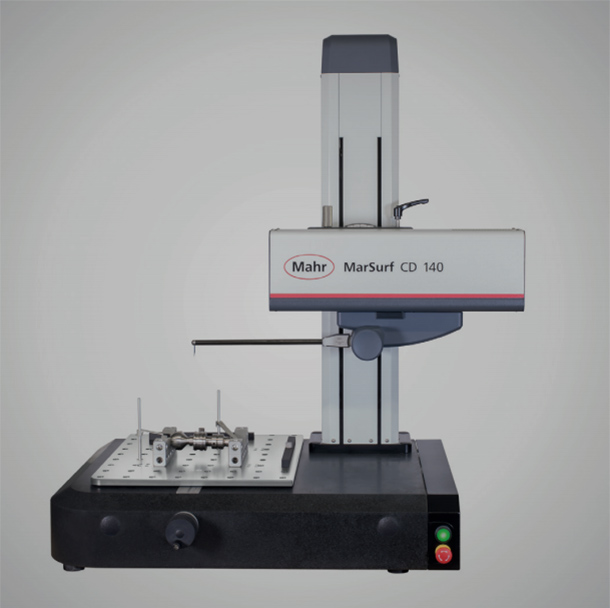

MarSurf CD 系列提供有不同版本。不同版本在 X 轴长度（140 mm 或 280 mm）、Z 轴行程距离（350 mm 或600 mm）以及是否提供手动角度调节功能上有不同配置。

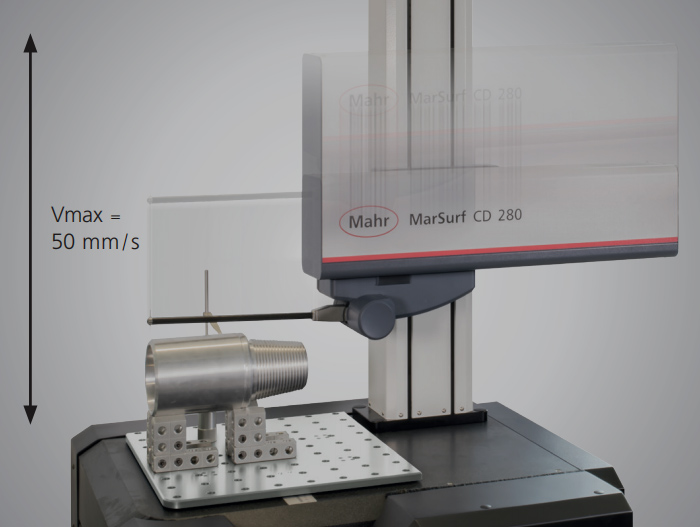

MarSurf CD 系列的所有 Z 轴都具有完整的 CNC 定位功能。尤其是 50 mm/s 的高定位速度缩短了测量时间。

因此，Z 轴速度是Mahr 旧型号Z 轴（例如 ST 500 CNC）的两倍

轴速度是市售其他轴的 5 倍。

所有 Z 轴都具有 CNC定位功能

Mahr 通过这一系列的设计满足了市场需求，并且以几乎隐形的方式布置连接电缆

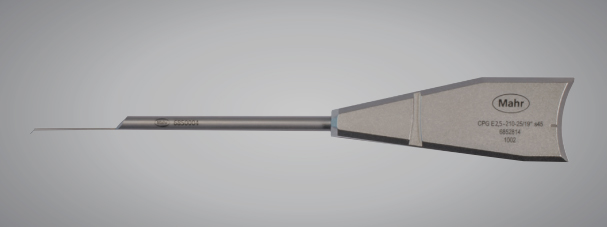

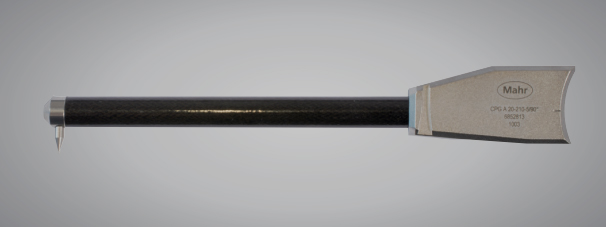

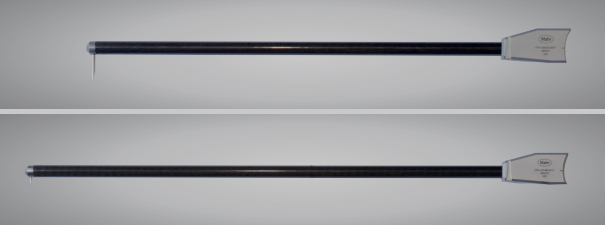

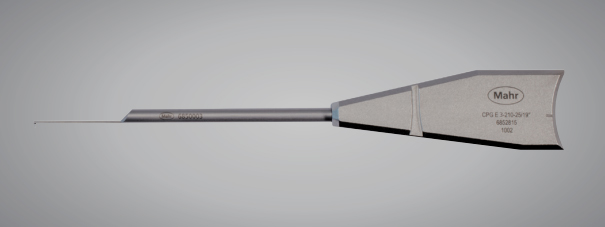

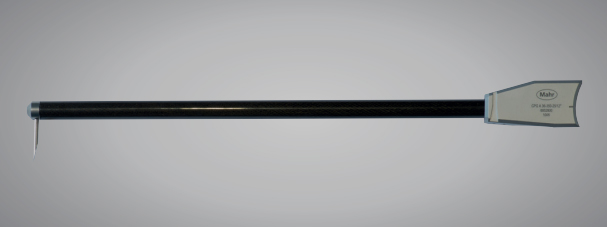

Mahr 为 MarSurf CD 系列开发了新的测针系列，成为全球轮廓测量领域的领导者。测针刚度、测头系统动态性能、低振动等功能是在高测量和定位速度下满足高精确度要求的决定性条件。磁性测针支架可以确保快速手动更换测针。自动测针识别有助于系统实现高灵活性和安全性。Mahr 的 CPG 测针用于各类应用和测量任务。这些测针可以满足多种需求，从而可以到达测量位置并可靠地完成测量。
