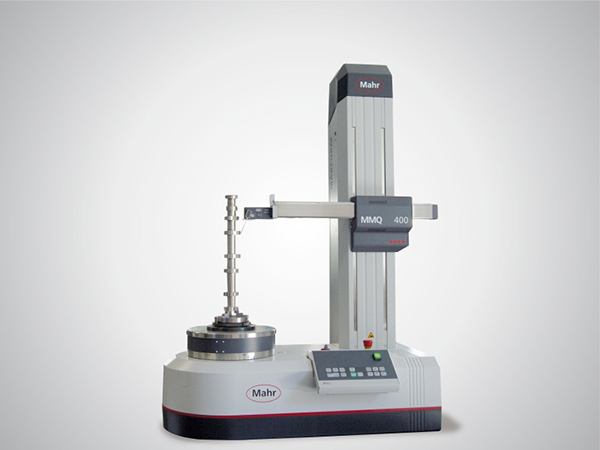

MarForm MMQ 400，适用于按照DIN ISO 1101标准进行大批量工件的测量评估。
Z和X方向的高精度测量轴使各种形状的测量任务成为可能。各种不同版本的MarForm MMQ 400可用于测量高精度工件，长工件，大型和重的工件，适用于生产车间或精度测量室
MarForm MMQ400 具有不同的模块，可根据您的要求进行优化组装：
电动以及手动调心调平工作台
垂直轴（Z）具有900mm，500mm或350mm的测量长度
水平轴（X）具有180 mm 或280 mm的测量长度，在X和Z轴配有光栅尺。对测量点的精确、可重复定位可降低对测量的影响
手动或全自动探头具有灵敏的测量回路，高线性和低测力
指定轮廓的快速测量配有路径控制
MMQ 400-2 Z= 350 mm X= 180 mm |
MMQ 400-2 Z= 500 mm X= 280 mm |
MMQ 400-2 Z= 900 mm X= 280 mm |
|
圆度偏差（µm+µm/mm 测量高度）* |
0,01 + 0,00025 |
0,01 + 0,00025 |
0,01 + 0,00025 |
圆度偏差（µm+µm/mm 测量高度）** |
0,02 + 0,0005 |
0,02 + 0,0005 |
0,02 + 0,0005 |
轴向跳动偏差（µm+µm/mm 测量半径）* |
0,02 + 0,0001 |
0,02 + 0,0001 |
0,02 + 0,0001 |
轴向跳动偏差（µm+µm/mm 测量半径）** |
0,04 + 0,0002 |
0,04 + 0,0002 |
0,04 + 0,0002 |
调心调平工作台 |
手动/自动 |
手动/自动 |
自动 |
工作台直径 (mm) |
285 |
285 |
285 |
工作台负载，居中 (N) |
600 |
600 |
400 |
速度 (rpm) 50 Hz / 60 Hz |
0.2-15 |
0.2-15 |
0.2-15 |
测量路径，机动 (mm)，Z 轴 |
350 |
500 | 900 |
直线度偏差/100 mm 测量路径 (µm)**，Z 轴 |
0.15 |
0.15 |
0.15 |
直线度偏差/总测量路径 (µm)**，Z 轴 |
0.3 |
0.4 |
0.9 |
跟踪方向的平行度偏差 Z-/C-轴 (µm) |
0.5 | 0.8 | 2 |
测量速度 (mm/s)，Z 轴 |
0,1-30 |
0,1-30 |
0,1-30 |
定位速度 (mm/s)，Z 轴 |
0,5 -100 |
0,5 -100 |
0,5 -100 |
测量路径，机动 (mm)，X 轴 |
180 |
280 | 280 |
直线度偏差 /av.100 mm 测量路径 (µm)**，Z 轴 |
0.4 | 0.5 | 0.5 |
直线度偏差/总测量路径 (µm)**，X 轴 |
0.8 | 1.5 | 1.5 |
垂直度 Y-/C-轴 (µm) |
1 | 2 | 2 |
定位速度 (mm/s)，X 轴 |
0,5-30 |
0,5-30 |
0,5-30 |
测量速度 (mm/s)，X 轴 |
0,5-10 |
0,5-10 |
0,5-10 |
